Gráficos de medición
Actualmente hay muchos instrumentos de medición que reflejan los resultados obtenidos a través de una gráfica.
Si se produce una explosión o un fuerte movimiento de la tierra, existe un aparato muy sensible llamado sismógrafo que detecta las ondas sísmicas generadas y las registra en un gráfico llamado sismograma. Dado que las ondas P se propagan a mayor velocidad que otros tipos de ondas, son las primeras en ser registradas en un sismograma. Después llegan las ondas S y por fin las ondas superficiales.
El electrocardiograma es la representación gráfica de la actividad eléctrica del corazón y se mide mediante unos electrodos que se colocan en distintos puntos de la superficie corporal. El electrocardiograma tiene una función relevante en el diagnóstico de enfermedades cardiovasculares, alteraciones metabólicas o predisposición a una muerte súbita cardíaca. También es útil para saber la duración del ciclo cardíaco. El electrocardiograma de una persona sana presenta un gráfico estándar y si el médico observa alguna anomalía en ese trazado, puede determinar si existe algún tipo de problema.

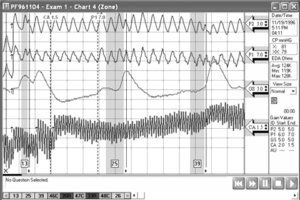

El polígrafo es un instrumento que registra las respuestas fisiológicas de un individuo cuando es sometido a una serie de preguntas. Detecta posibles variaciones en la presión arterial, el ritmo cardíaco, el ritmo respiratorio y la conductividad eléctrica de la piel y las registra en unas gráficas. Analizadas con detalle, éstas ofrecen una valoración numérica que determina si la persona miente a cada pregunta formulada.
Aunque actualmente el polígrafo es utilizado por servicios de inteligencia, órganos de seguridad nacional y sectores privados de más de noventa países, la mayoría de científicos coinciden en que hay poca base para la validez de las pruebas de polígrafos. La fiabilidad del polígrafo no es del 100%. En Europa en general, no es frecuente el uso del polígrafo en los tribunales.
a) ¿Qué es una estación sísmica? ¿Cuántas estaciones sísmicas hay en España? ¿Cuántas hay en la provincia de Cádiz y dónde están localizadas?
b) ¿Cómo es el electrocardiograma de una persona que ha fallecido?
c) Averigua si hay algún país que admita el resultado del polígrafo como prueba judicial.
d) Investiga y encuentra otros aparatos que utilicen gráficos para presentar sus resultados.
