La placa de Arduino

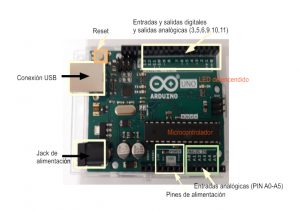

La placa Arduino UNO está compuesta por los siguientes elementos:
Alimentación: Arduino puede estar alimentado por dos vías:
- Conexión USB (que proporciona 5 V).
- Jack de alimentación (que normalmente será una pila de 9 V o fuente de alimentación, que se recomienda que esté entre 7 – 12 V).
Pines de alimentación: sirven para alimentar los circuitos la placa de prototipos o placa protoboard. Son los siguientes:
- Vin: proporciona la tensión máxima con la que está alimentado Arduino.
- GND: es la toma de tierra, o nivel 0 V de referencia.
- 5 V: proporciona una tensión de 5 V y una intensidad máxima de 300 mA.
- 3 V: proporciona una tensión de 3,3 V y una intensidad máxima de 50 mA.
Valores de entrada y de salida: en función de cómo esté siendo utilizado en pin, tendremos:
- Salida y entrada digital: los valores de salida pueden ser o 0 V (LOW) o 5 V (HIGH), y se interpretará una entrada de entre 0 y 2 V como LOW y de entre 3 y 5 V como HIGH.
- Salida analógica: los valores de salida van desde 0 V a 5 V. Son los pines 3,5,6,9,10,11.
- Entrada analógica: los valores de entrada van desde 0 V a 5 V. Son los pines A0-A5.
La intensidad máxima de todos estos pines es de 40 mA.
Las entradas se encargan de proporcionar información al microcontrolador, mientras que las salidas transmiten información de éste al exterior.
- Microcontrolador: Es un circuito integrado programable, capaz de ejecutar las funciones anteriormente grabadas en su interior a gran velocidad. En Arduino el microcontrolador es el ATMega 328
Imagen fuente propia
