Arduino en el aula

Lista de reproducción de vídeos Curso Abierto: Arduino en el aula  (Profesorado)

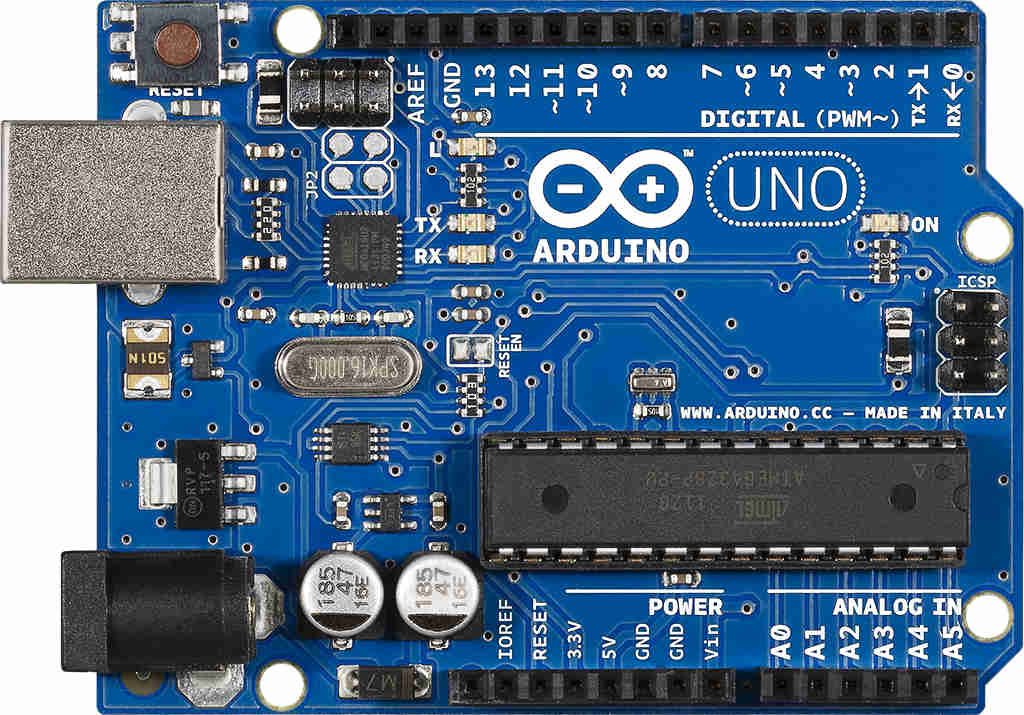

Arduino ¿Qué es Arduino? Conceptos básicos sobre Arduino. La placa Arduino UNO Simulando Arduino online IDE: el entorno de programación Hola LED! Hola Mundo con Arduino

Montaje de circuitos Montaje de circuitos en la placa de prototipo Conocimientos de electricidad y electrónica básicos. Aplicación práctica: el LED Salidas y dispositivos digitales Secuencias: realización de un simulador de presencia Bucles For: aprendiendo a repetir Entradas y dispositivos digitales

PRÁCTICAS

Práctica 1: Encender un LED

Encender y apagar el LED a intervalos de un segundo.

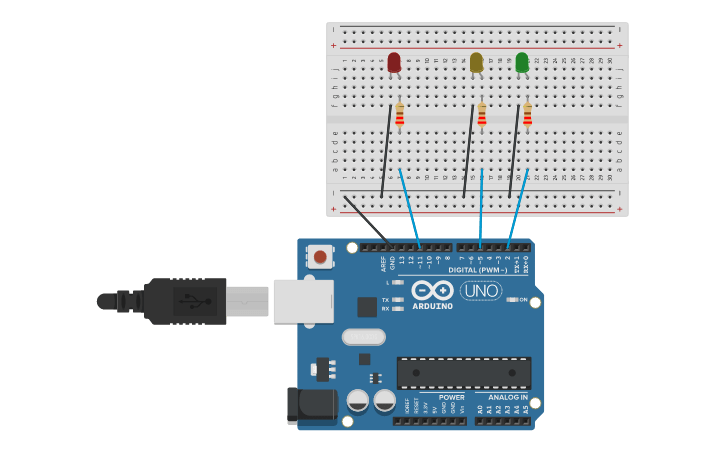

Práctica 2: Semáforo

Encender cada LED durante cinco segundos (Rojo, Naranja, Verde) en bucle. Mejora: Encender LED Rojo durante cinco segundos, después encender el LED Verde durante cinco segundos y por último encender LED Naranja parpadeando a intervalos de medio segundo durante cinco segundos (seguir en bucle).

Práctica 3: Semáforo con pulsador

Semáforo que se mantiene con el LED Rojo encendido hasta que se presione el pulsador, entonces se esperará dos segundos y se encenderá el LED Verde durante cinco segundos. Después, encender LED Naranja parpadeando a intervalos de medio segundo durante cinco segundos y volver a encender el LED Rojo.

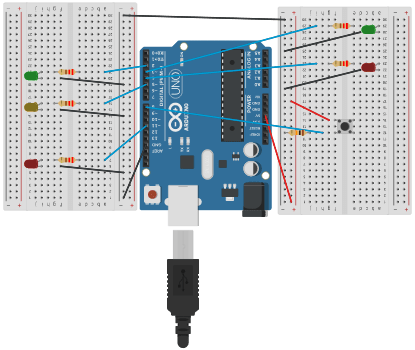

Práctica 4: Semáforo con botón pulsador y semáforo de peatones

Semáforo que se mantiene con el LED Verde encendido hasta que se presione el pulsador, entonces se esperará dos segundos y se encenderá el LED Naranja durante tres segundos y se encenderá el LED Rojo. Una vez esté encendido el LED Rojo, se esperará dos segundos y se encenderá el LED Verde de Peatones. Pasados cinco segundos parpadeará el LED Naranja durante tres segundos y se encenderá el LED Rojo de peatones y tras dos segundos también el LED Verde. Ver vídeo

Práctica 5: Cruce con dos semáforos

Práctica 6: Sensor de proximidad por ultrasonidos

Sensor de ultrasonidos

Práctica 7: Sensor de aparcamiento (mediante sensor de proximidad por ultrasonidos y LEDs)

Si el sensor de ultrasonidos mide menos de 30cm se encenderá el led verde. Si mide menos de 20cm se encenderá el led naranja. Si mide menos de 10cm se encenderá el led rojo.

Ver vídeo

Práctica 8: Barrera activada por sensor de proximidad por ultrasonidos

Práctica 9: Encender led mediante bluetooth

Se recibirán datos por el puerto serie de Arduino.  Se encenderá un LED cuando se reciba el carácter ‘H’ y se apagará el LED cuando se reciba el carácter ‘L’. App led bluetooth – diseñoApp led bluetooth – bloques

Práctica 10: Motores de corriente continua

Práctica 11: Coche dirigido por bluetooth (con 2 motores DC)

Práctica 12: Coche esquiva obstáculos (con sensor de proximidad por ultrasonidos, servomotor y 2 motores DC)
