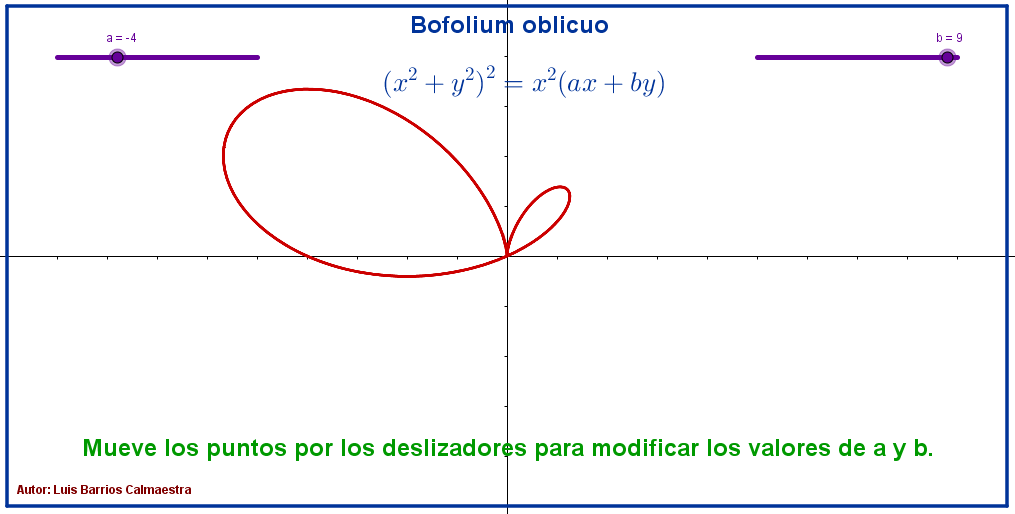

Bifolium oblicuo
Curva de cuarto grado.
Haz «click» sobre la imagen para abrir la construcción de GeoGebra.
Curvas algebraicas
Serpentina de Newton
Esta curva fue estudiada por Isaac Newton (1642-1727). Son curvas de tercer grado con simetría impar.
Haz «click» sobre la imagen para abrir la construcción de GeoGebra.
Tetracúspide
Esta curva fue estudiada por el matemático italiano Giusto Bellavitis (1803-1880). Si a=b se obtiene una astroide, que es un caso particular de hipocicloide. El nombre procede del griego y significa «cuatro puntas».
Haz «click» sobre la imagen para abrir la construcción de GeoGebra.
Lemniscata elíptica
Curva de cuarto grado simétrica respecto de los ejes y respecto del origen de coordenadas.
Haz «click» sobre la imagen para abrir la construcción de GeoGebra.
Sectriz de Ceva
Estas curvas fueron estudiadas por el matemático italiano Tomasso Ceva (1648-1737).
Haz «click» sobre la imagen para abrir la construcción de GeoGebra.
Curvas de Watt
Curvas de sexto grado construidas por el ingeniero escocés James Watt (1736-1819).
Se puede construir también de la siguiente forma:
• Se dibujan dos circunferencias de radio b, cuyos centros están a una distancia igual a 2a.
• Con centro un punto P de una de las circunferencias, se dibuja otra circunferencia de radio 2c.
• Esta circunferencia corta a la segunda en dos puntos Q y Q’.
• Al desplazar el punto P por la primera circunferencia, los puntos medios de los segmentos PQ y PQ’ determinan la curva de Watt.
• Repitiendo la construcción con distintos valores de a, b y c se obtienen todas las posibles curvas.
Haz «click» sobre la imagen para abrir la construcción de GeoGebra.
Escarabajos
Curva de sexto grado.
Haz «click» sobre la imagen para abrir la construcción de GeoGebra.
Sectriz de Maclaurin
La sectriz de Maclaurin es el lugar geométrico del punto de intersección de dos rectas que giran alrededor de dos puntos, llamados polos, a velocidades distintas. Fue estudiada por el matemático escocés Colin Maclaurin (1698-1746). Para algunos casos particulares de v1 y v2 se obtienen curvas de Plateau y arácnidas.
Haz «click» sobre la imagen para abrir la construcción de GeoGebra.
Curvas de Plateau
Las curvas de Plateau fueron creadas por el físico belga Joseph Antoine Ferdinand Plateau (1801-1883).
Haz «click» sobre la imagen para abrir la construcción de GeoGebra.
Curva mariposa
La curva mariposa (butterfly curve) fue descubierta por el matemático estadounidense Temple H. Fay (1940-).
Haz «click» sobre la imagen para abrir la construcción de GeoGebra.
